Principio de funcionamiento del sensor de nivel de agua de la lavadora & Conocimiento de reparación

Los sensores de nivel de agua de la lavadora son un componente pequeño con un trabajo descomunal: si la lectura se equivoca incluso por unos pocos milímetros, terminará con cargas insuficientemente llenas, desbordamiento o un motor luchando contra un tambor desequilibrado. Esta guía cubre cómo funcionan realmente estos sensores, cómo encontrar y diagnosticar uno en una máquina doméstica y, para ingenieros y fabricantes de equipos originales que buscan un componente para un nuevo diseño, cómo seleccionar el sensor de presión MEMS adecuado para el trabajo.

Ya sea que sea un técnico que soluciona problemas de una máquina que no deja de llenarse o un ingeniero que especifica un sensor para una nueva plataforma de electrodomésticos, vaya a la sección que se aplica a usted utilizando el contenido a continuación.

¿Qué es un sensor de nivel de agua para lavadora?

A washing machine water level sensor is the component that tells the control board how much water is in the tub, so the machine knows when to stop filling, when it's safe to start heating, and when it's safe to spin. Sin una lectura precisa, una máquina puede llenarse en exceso, desperdiciar agua y energía, o dañar la ropa al girar con una carga de agua insuficiente o desequilibrada.

A lo largo de las décadas se han utilizado varias tecnologías de detección:

La mayoría de las lavadoras construidas en los últimos 10 a 15 años utilizan el método del sensor de presión MEMS, porque nunca entra en contacto directo con el agua (siente la presión a través de un tubo de aire sellado), lo que las hace mucho más resistentes a la corrosión, las incrustaciones minerales y las incrustaciones de detergente que acortan la vida útil de los sensores de contacto.

Cómo funciona el sensor de nivel de agua

1. Cámara de aire sellada. El tambor exterior de la lavadora lleva integrada en su base una pequeña cámara de aire. Esta cámara se conecta, a través de un tramo de tubo de plástico, al propio sensor, que generalmente está montado cerca de la válvula de entrada de agua o detrás del panel de control.
2. El agua sube, la presión sube. A medida que el agua llena el tambor, comprime el aire atrapado en la cámara y el tubo. Esa presión de aire creciente empuja contra un diafragma dentro del sensor.
3. El movimiento del diafragma genera una señal. En los diseños mecánico-eléctricos clásicos, el diafragma mueve una bobina dentro de un anillo magnético, cambiando la inductancia de la bobina en un circuito LC: más presión de agua significa más deflexión del diafragma, lo que significa un cambio de inductancia mayor. En los diseños modernos, esta misma entrada de presión de aire es leída por un sensor de presión MEMS, que convierte la presión directamente en un voltaje analógico o una señal digital (I2C/SPI), un enfoque más estable, resistente a la deriva y preciso que el antiguo método de bobina inductiva.
4. El tablero de control lee la señal. La placa de computadora de la lavadora compara la salida del sensor con el nivel de agua objetivo para el ciclo de lavado seleccionado.
5. Control de agua en circuito cerrado. Según la diferencia entre el nivel real y el objetivo, el tablero de control abre o cierra la válvula solenoide de entrada. En las máquinas con ciclo de calentamiento, el elemento calefactor solo se activa una vez que se confirma un nivel de agua seguro; este también es un bloqueo de seguridad que evita que el calentador se seque.
6. Aplicaciones más allá de las lavadoras. El mismo principio de detección de presión de aire se utiliza mucho más allá de los electrodomésticos (en plantas de tratamiento de agua, tanques de almacenamiento, pozos y sistemas industriales de monitoreo de nivel de líquidos) en cualquier lugar donde se necesite una medición de nivel sin contacto y resistente a la corrosión.

¿Dónde está ubicado el sensor de nivel de agua?

La ubicación exacta depende del tipo de máquina:

• Lavadoras de carga frontal/tambor: Abra la cubierta superior y siga el tubo de entrada de agua desde la válvula de entrada. El sensor generalmente se monta justo al lado de la válvula de entrada, conectado a un tramo de tubo de plástico transparente o de color.
• Lavadoras de carga superior / de olas: El sensor suele estar montado detrás del panel de control, debajo de la perilla selectora de nivel de agua. Deberá quitar el panel de control para acceder a él.
• En ambos casos, trace el tubo: un extremo se conecta al sensor, el otro extremo se conecta a la cámara de aire integrada en la base del tambor exterior.

Fallos y síntomas comunes

Un sensor de nivel de agua defectuoso tiende a producir uno de estos síntomas reconocibles:

Si nota estos síntomas, las dos causas fundamentales más comunes, en orden de probabilidad, son: (1) un tubo de aire torcido, desconectado o bloqueado (verifique esto primero, es la solución más fácil) y (2) un diafragma del sensor o un circuito interno defectuoso, que generalmente requiere reemplazo en lugar de reparación.

Cómo probar un sensor de nivel de agua

1. Desenchufe la máquina y ubique el sensor como se describe arriba.
2. Inspeccionar el tubo de aire. for kinks, cracks, or disconnection at either end. A surprising number of "sensor failures" are actually just a dislodged or pinched tube.
3. Sople suavemente en el tubo desconectado. (con el extremo del sensor aún conectado): en un sensor mecánico-inductivo en funcionamiento, debería escuchar o sentir un leve clic o un cambio de resistencia a medida que se mueve el diafragma. La ausencia de respuesta suele indicar un fallo del diafragma.
4. Compruebe si hay corrosión o humedad visibles. dentro de la carcasa del sensor, lo que indica la entrada de agua y confirma que la unidad necesita reemplazo.
5. Si la máquina tiene un modo de diagnóstico/servicio (consulte el manual de su modelo), muchas placas pueden mostrar la lectura del sensor en vivo, que puede comparar con el nivel de agua real a medida que se llena la máquina; la prueba más confiable si está disponible.

Si las pruebas confirman que un sensor falló, el reemplazo generalmente es más práctico que la reparación, ya que el sensor es un componente sellado de bajo costo que no está diseñado para abrirse.

Guía de ingeniería: Selección de un sensor de presión MEMS para la detección del nivel de agua

Si está especificando una solución de detección de nivel de agua para una nueva plataforma de lavadora (o cualquier aplicación similar de electrodomésticos: lavavajillas, purificadores de agua, calderas), los criterios de selección a continuación son los que realmente determinan la idoneidad para la producción en masa.

1. Rango de presión

Las columnas de agua de las lavadoras generalmente corresponden a presiones diferenciales bajas; la mayoría de los diseños caen en la categoría 0–100 kPa rango, dependiendo de la profundidad del tambor y la ruta de los tubos, aunque las plataformas con tinas más profundas o diseños de doble cámara pueden tener especificaciones más altas. Sobredimensionar el rango reduce la resolución exactamente donde la precisión más importa: la detección de llenado al principio del ciclo. Un tamaño insuficiente corre el riesgo de sufrir daños por sobrepresión debido a aumentos repentinos de espuma o un tubo retorcido.

2. Interfaz de salida: analógica versus digital

3. Precisión a través de la temperatura

Los ciclos de lavado van desde el llenado en frío hasta el lavado con agua caliente, por lo que el sensor debe mantener una salida estable en un rango operativo realista, no solo a temperatura ambiente. Consulta la hoja de datos banda de error total (TEB) a través de la temperatura, que es un mejor predictor del rendimiento en el mundo real que una única cifra de precisión de la temperatura ambiente.

4. Paquete y montaje

El panel de control y las áreas de válvulas de entrada tienen poco espacio. Los paquetes compactos SOP o LGA que sueldan por reflujo directamente a la PCB de control, con un puerto diseñado para la conexión directa del tubo, son el estándar para esta aplicación.

5. Compatibilidad de medios y sellado

Incluso en un diseño sin contacto, la humedad y el vapor del detergente llegan al área de montaje después de años de servicio. Confirme el sellado con clasificación IP y el cumplimiento de RoHS/REACH con la hoja de datos y los informes de prueba en lugar de dar por sentado; esto es importante para la confiabilidad en el campo y para cumplir con los requisitos de cumplimiento de su mercado objetivo.

Puntos de partida recomendados

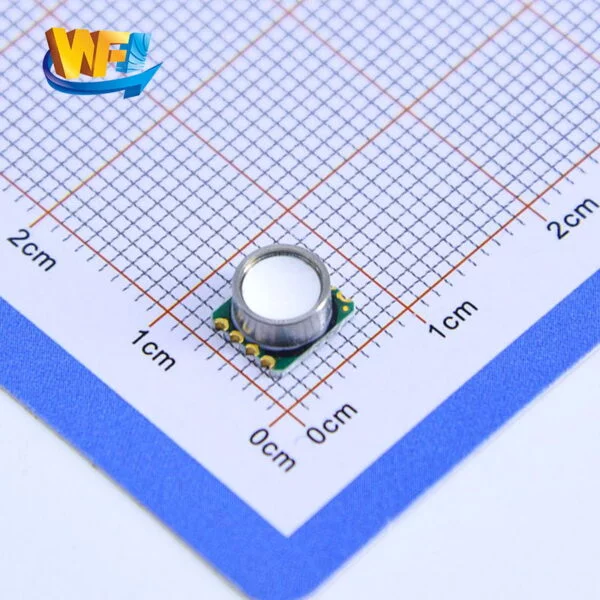

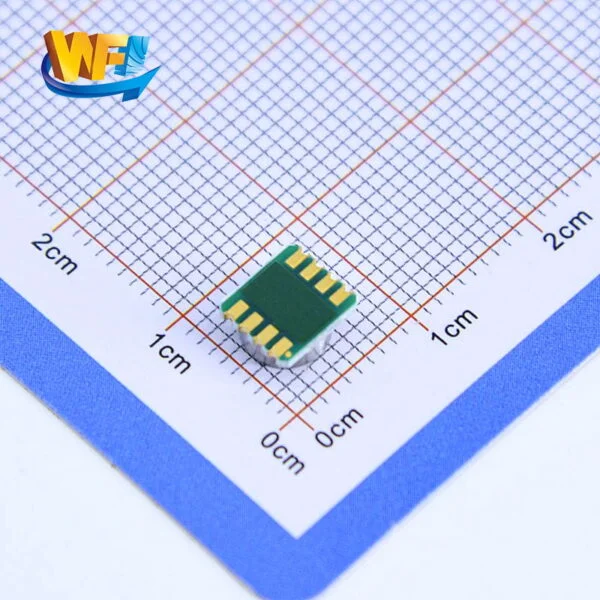

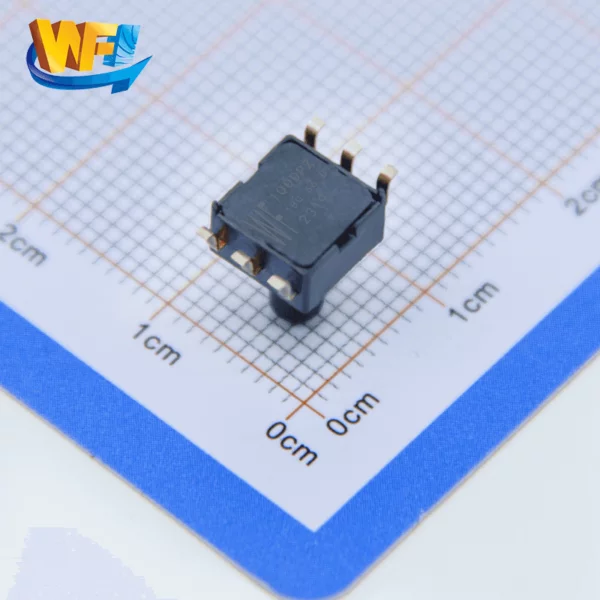

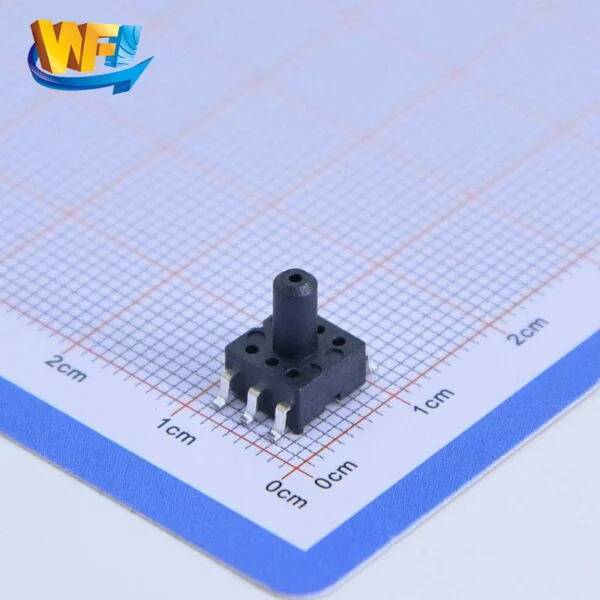

Ambos están disponibles con calibración de rango de presión personalizada para aplicaciones de rango inferior típicas de las columnas de agua de las lavadoras; vale la pena consultarlos directamente con ingeniería de aplicaciones, ya que los rangos de existencias a menudo se ajustan de forma predeterminada para otros mercados (industrial, médico).

Preguntas frecuentes

¿Dónde está exactamente el sensor de nivel de agua en mi lavadora?

En las máquinas de carga frontal, normalmente se monta cerca de la válvula de entrada detrás de la cubierta superior. En las máquinas de carga superior/de acción de olas, generalmente está detrás del panel de control debajo de la perilla de nivel de agua. En ambos casos, siga el tubo de aire de plástico para localizarlo.

¿Por qué mi lavadora sigue llenándose y nunca para?

Este es el síntoma más común de un sensor de nivel de agua fallado o desconectado: el tablero de control no recibe la señal para cerrar la válvula de entrada. Primero verifique que el tubo de aire no esté doblado o desconectado antes de asumir que el sensor ha fallado.

¿Puedo arreglar un sensor de nivel de agua yo mismo o es necesario reemplazarlo?

El sensor es un componente sellado: si el diafragma o el circuito interno falla, es necesario reemplazarlo en lugar de repararlo. Desenchufe siempre la máquina antes de inspeccionarla o reemplazarla, y consulte a un técnico calificado si no se siente seguro trabajando con el cableado interno.

¿Qué rango de presión debo especificar para un nuevo diseño de lavadora?

La mayoría de los diseños de carga frontal se encuentran entre 0 y 100 kPa, pero el rango correcto depende de la geometría del tambor y del recorrido de los tubos. Confirme con ingeniería de aplicaciones en lugar de asumir una cifra estándar: un rango no coincidente afecta directamente la resolución de gama baja.

¿Los sensores de nivel de agua MEMS requieren calibración en campo después de la instalación?

Las variantes digitales I2C/SPI generalmente se envían calibradas de fábrica con compensación de temperatura incorporada. Las variantes analógicas generalmente requieren que la calibración/compensación se maneje en el tablero de control.

¿Está disponible la calibración de rango de presión personalizada para prototipos o ejecuciones de bajo volumen?

Sí, hay disponibles rangos personalizados y escalamiento de producción tanto para prototipos como para volúmenes de producción. Póngase en contacto con nuestro equipo de aplicaciones con su rango objetivo y volumen esperado para obtener una cotización.
