Einführung
Der WF282 ist ein miniaturisierter digitaler barometrischer Luftdrucksensor mit hoher Genauigkeit und geringem Stromverbrauch. Der WF282 ist sowohl ein Druck- als auch ein Temperatursensor. Das Drucksensorelement basiert auf einem kapazitiven Sensorprinzip, das eine hohe Präzision bei Temperaturänderungen gewährleistet. Das kleine Paket macht den WF282 ideal für mobile Anwendungen und tragbare Geräte.
Der interne Signalprozessor des WF282 wandelt die Ausgabe der Druck- und Temperatursensorelemente in 24-Bit-Ergebnisse um. Jeder Drucksensor wurde einzeln kalibriert und enthält Kalibrierungskoeffizienten. Die Koeffizienten werden in der Anwendung verwendet, um die Messergebnisse in echte Druck- und Temperaturwerte umzurechnen.
Der WF282 verfügt über einen FIFO, der die letzten 32 Messungen speichern kann. Durch die Verwendung des FIFO kann der Host-Prozessor für einen längeren Zeitraum zwischen den Auslesungen im Schlafmodus bleiben. Dadurch kann der Gesamtstromverbrauch des Systems reduziert werden.
Sensormessungen und Kalibrierungskoeffizienten sind über die serielle I2C- oder SPI-Schnittstelle verfügbar.
Anwendungen
◼ Indoor Navigation (Bodenerkennung z. B. in Einkaufszentren und Parkhäusern)
◼ Gesundheit und Sport (genaue Höhenmeter und vertikale Geschwindigkeit)
◼ Outdoor-Navigation (GPS-Startzeit und Genauigkeitsverbesserung, Koppelnavigation z. B. in Tunneln)
◼ Wetterstation („Mikrowetter“)’ und lokale Prognosen)
Verpackungsabmessungen

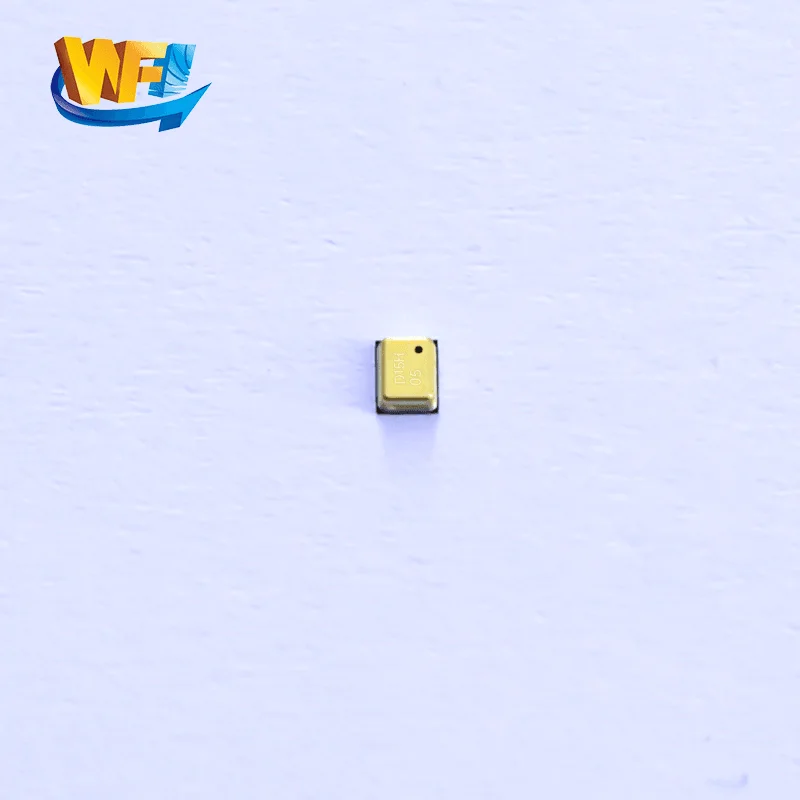

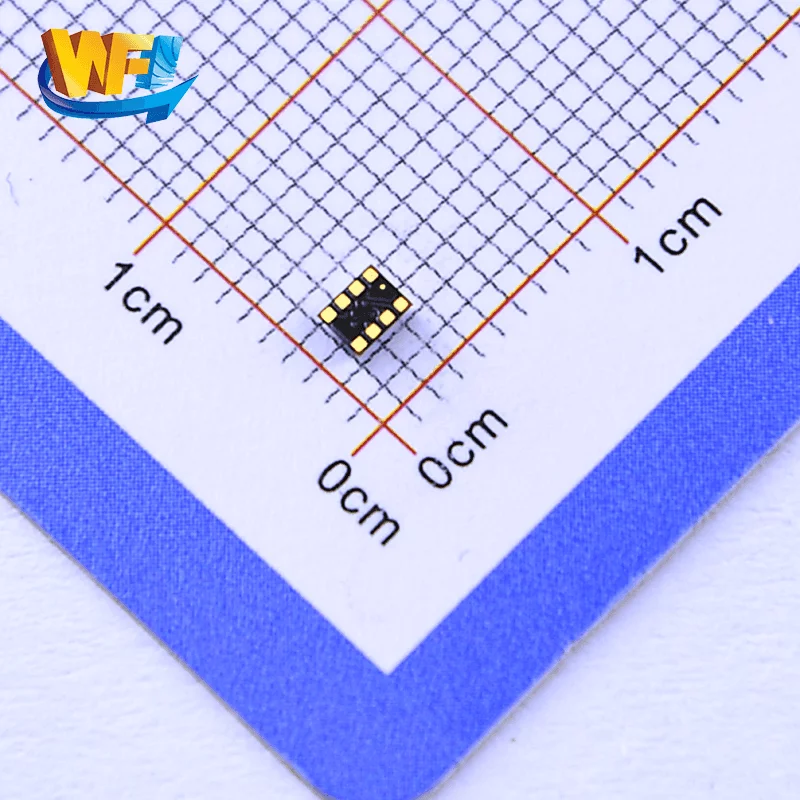

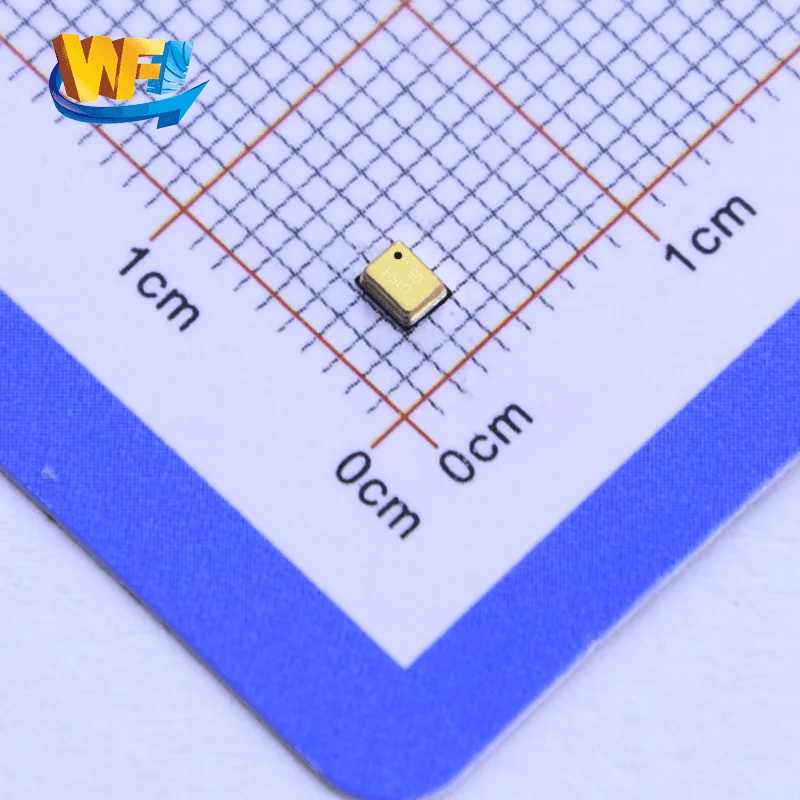

Das Sensorgehäuse ist ein 8-Pin-LGA-Gehäuse mit Metalldeckel. Seine Abmessungen betragen 2 mm (±0,1 mm) x 2,5 mm (±0,1 mm).
mm) x 0,95 mm (±0,05 mm)
