Günlük uygulamalarımızda barometrik sensörler sıklıkla iki ana dijital arayüz kullanır: I²C (IIC olarak da bilinir) ve SPI. Farklılıklarını, performanslarını ve kullanım durumlarını bilmek, mühendislerin ve meraklıların doğru olanı seçmesine ve sistem tasarımlarını optimize etmesine yardımcı olur. Size yol gösterecek:
Katalog
1. I²C ve SPI Basınç Sensörlerinin Tanımlanması
I²C (Entegre Devreler Arası) ve SPI (Seri Çevre Birim Arayüzü), mikro denetleyiciler ve MEMS barometrik sensörler arasında kullanılan ortak dijital veri yolu protokolleridir.
1.1 I²C'nin Temelleri
İki kablo: Saat (SCL) ve Veri (SDA).
Tek bir veri yolunda çoklu yönetici/çoklu bağımlı aygıt, adresler cihazları tanımlar.
Yarı çift yönlü: Tek seferde gönderin veya alın.
1.2 SPI'nin Temelleri
Dört kablo: SCLK, MOSI, MISO ve CS.
Tek yönetici/çoklu bağımlı, ikincil öğeleri seçmek için CS'yi kullanın.
Tam çift yönlü: Eş zamanlı okuma/yazma.
1.3 Barometre Kullanım Durumları
I²C sensörleri: Daha az hat, daha düşük maliyet, kısıtlı pin bütçeleri ve birçok cihaz için daha iyi.
SPI sensörleri: Daha yüksek hız, daha güçlü gürültü bağışıklığı, zaman açısından kritik veriler için idealdir.

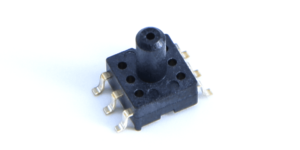

Açıklama: Bağlantı tanımı SOP ve DIP paket ürünü için aynıdır
2. IIC, I²C ile Aynı mı?
IIC, I²C'nin eski yazılışıdır; aynı protokol, aynı özellikler.
2.1 Adlandırma Geçmişi
I²C: Philips (şimdi NXP) tarafından “Inter-Entegre Devre” olarak adlandırılmıştır.
IIC: Eski veri sayfalarında basitleştirilmiş kısa yol.
2.2 Aynı Özellikler
İster IIC ister I²C olsun, voltaj seviyeleri, zamanlama ve adresleme tam olarak eşleşir; sürücüler birbiriyle değiştirilebilir.
2.3 Pratik İpucu
Dokümanlarda IIC'yi gördüğünüzde, bunu I²C olarak değerlendirin; ekstra öğrenmeye gerek yoktur.
3. Hız Karşılaştırması: I²C ve SPI
Hız çoğu zaman arayüz seçiminizi etkiler.
3.1 I²C Hızları
Standart: 100 kHz'e kadar
Hızlı: 400 kHz'e kadar
Fast‑Plus: 1 MHz'e kadar (cihaza bağlı)
3.2 SPI Hızları
Genellikle birkaç MHz'den onlarca MHz'e kadar; bazı tasarımlar 100 MHz'e ulaşır
Hat uzunluğuna, kapasitansa ve MCU kapasitesine bağlıdır
3.3 Uygulamada Verimlilik
SPI'nin tam çift yönlü modu aynı anda gönderip almanızı sağlar. I²C'nin yarı çift yönlü artı adres yükü onu yavaşlatır. 1 MHz'de I²C, ~20 μs'de 2 bayt gönderir; 10 MHz'de SPI bunu ~1,6 μs'de yapar.
4. SPI ve I²C'yi Birlikte Kullanmak
Bazen tek bir sistemde her iki otobüse de ihtiyacınız olur.
4.1 Donanım Paylaşımı
Hem SPI hem de I²C'yi tek bir MCU'da barındırmak için ayrı pinler veya çoklayıcı (MUX) kullanın.
Seviye değiştirme ve MUX zamanlama gereksinimlerini izleyin.
4.2 Sürücü Desteği
STM32 veya Arduino gibi platformlar hem SPI hem de I²C sürücülerini aynı anda yerel olarak çalıştırır.
Çakışmaları önlemek için kesintileri ve DMA kanallarını yönetin.
4.3 Gerçek Dünya Örneği
İHA barometresi tasarımına yönelik sensör uygulama çözümümüzde, düşük hızlı çevresel izleme için I²C ve yüksek frekanslı veri toplama için SPI kullanılır; her ikisi de yüksek kaynak kullanımı ve parazit olmaması için birlikte çalışır.
5. Sinyal Türleri & Seviyeler: Analog mu Dijital mi? Aktif Yüksek mi Düşük mü?
Hem I²C hem de SPI dijitaldir ancak yine de sinyal davranışını bilmeniz gerekir.
5.1 SPI Dijital Sinyaller
MOSI/MISO/SCLK dijital darbelerdir.
CS dijitaldir (genellikle aktif-düşük).
5.2 I²C Dijital Sinyaller
SDA/SCL açık drenajlı çıkışlardır ve yukarı çekme gerektirir.
Boşta kalan otobüs: her iki hat da yüksek; başlangıç, saat veya veri-0 için aşağı çekin.
5.3 Mantık Seviyeleri

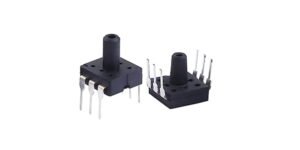

WF100DP dijital sensör serisi modülleri için:
SPI CS: genellikle "düşük aktif."
I²C: "yüksek" = boşta/durdurma, "düşük" = başlatma veya veri‑0 (veya I2C, öyle bırakın).
6. Seçim Kılavuzu: SPI mı yoksa I²C mi?
Barometrik sensör arayüzü seçerken gücü, hızı, pin sayısını ve sistem düzenini dengeleyin.
6.1 Hangisini Ne Zaman Seçmeli
Pin sınırlı & birçok cihaz → I²C
Yüksek bant genişliği & gerçek zamanlı ihtiyaçlar → SPI
6.2 Uygulamalı Tavsiye
Hızlı testler için prototipleri I²C ile başlatın. Performans duvarlarına ya da daha katı zamanlamaya rastlarsanız SPI'ye geçin. Seçiminizi belirlemeden önce daima hata oranlarını, güç tüketimini ve kodlama çabasını karşılaştırın.
Çözüm
Bu yazımız sayesinde hava basınç sensörü uygulamalarında I²C (IIC) ve SPI'nin tanımı, performansı, paralel kullanımı, sinyal özellikleri ve seçim noktalarının kapsamlı bir analizini yaptık. Kısacası: I²C basit, esnek ve çoklu genişletmeye uygundur; SPI yüksek hızlıdır, kararlıdır ve gerçek zamanlı edinim için uygundur. Bir sonraki barometre tasarımınızda en uygun arayüz çözümünü bulacağınızı umuyoruz, böylece cihaz maliyetten tasarruf edebilir ve yüksek hassasiyetli çözünürlük ve örnekleme oranına sahip olabilir.
