소개

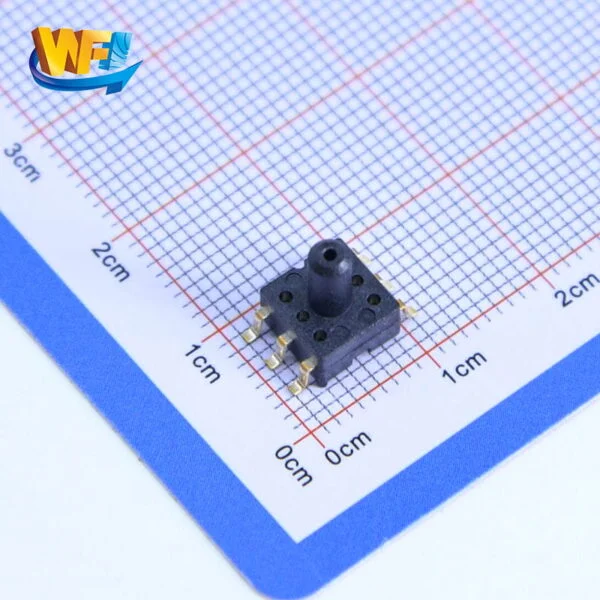

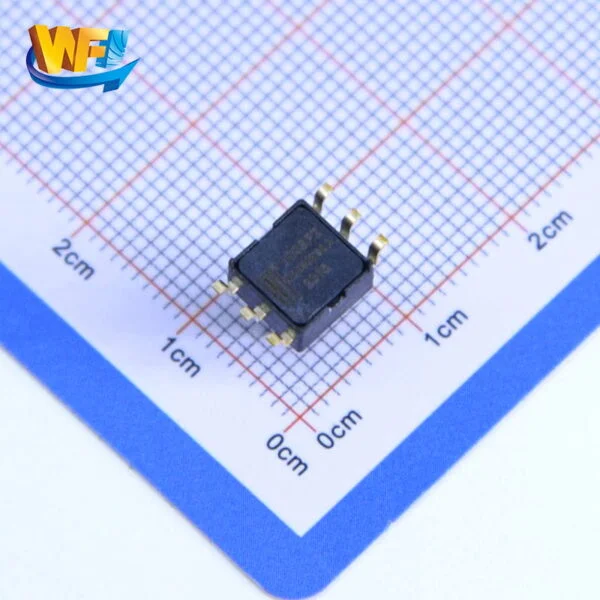

WF100E 시리즈는 최첨단 MEMS 센서 기술과 CMOS 혼합 신호 처리 기술을 결합하여 튜브 포트가 있는 소형 아웃라인 패키지(SOP)에서 증폭되고 완전히 조절된 다중 차수 압력 및 온도 보상 센서를 생성하는 교정된 게이지 압력 센서입니다. WF100E 시리즈 압력 센서는 소비자 및 의료 애플리케이션을 대상으로 합니다. 압력 센서와 신호 조절 ASIC을 단일 패키지에 결합하면 고급 실리콘 미세 가공 압력 센서의 사용이 단순화됩니다. 압력 센서는 표준 인쇄 회로 기판에 직접 장착할 수 있으며 증폭되고 높은 수준의 교정된 압력 신호는 아날로그 출력이 될 수 있습니다. 이를 통해 보상 네트워크나 맞춤형 보정 알고리즘이 포함된 마이크로 컨트롤러와 같은 추가 회로가 필요하지 않습니다.
응용
◼혈압측정기, 인공호흡기, 산소발생기, 모니터, 분무기 등 의료용품
◼부압 측정, 압력 계측기, 공압 스위치 등
◼안마기, 안마의자, 에어매트리스 침대 등 스포츠 및 피트니스 장비
◼진공 포장 기계, 진공 믹서, 진공 벽 차단기, 진공 신선 보관 상자, 진공 펌프, 진공 음압 산업 등
◼세탁기, 맥주 자판기, 진공청소기, 정수기, 온수기 등의 가전제품
패키지 정보 (mm)
*화살표는 작업 환경 압력에 연결되어 차단할 수 없는 압력 균형 구멍을 가리킵니다. 그렇지 않으면 센서의 성능에 영향을 미칩니다. 배치 위치가 다를 수 있습니다.
