WF185E デジタル - アナログ圧力センサー
在庫あり
WF185E series pressure sensors are packaged in an LGA-8 form factor and integrate a high-precision pressure sensor, ADC, DAC, and DSP chip. They perform digital and temperature compensation on the analog output of the pressure sensor, generating a calibrated and temperature-compensated analog voltage signal via the DAC.
データシート： WF185E Digital Pressure Sensor
関連リソース
- Analog output for existing signal chains — delivers a calibrated, temperature-compensated analog voltage signal via the integrated DAC, enabling adoption in analog-based system designs without architectural changes

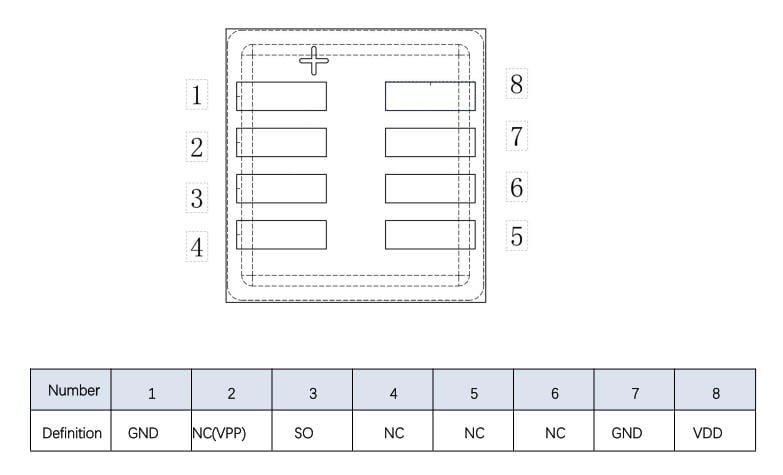

- Highly integrated single module — pressure sensor, ADC, DAC, and DSP co-packaged in LGA8, reducing component count and simplifying board design
- Digital and temperature compensation via DSP — onboard processing corrects for sensor offset, gain, and temperature variation, improving output accuracy without external circuitry
| 主要な属性 | |
|---|---|
| 圧力範囲: | 0Kpa~1200Kpa LGA-8(3.6x3.8) Pressure Sensors, Transducers - Industrial RoHS |
| 絶対圧力精度誤差: | ±0.4%FS |
| 相対精度: | ±0.3hPa |
| 温度精度: | ±1.0℃ |
| 温度補償: | 0 ℃ ~ +40 ℃ |
| 防水評価: | IP65 |
| 応答率: | 5ミリ秒 |
| 過圧: | 5X Damage pressure |
| 特徴： | 統合された ADC およびデジタル インターフェイス、スタンバイ モード、オンチップ キャリブレーションおよび不揮発性ストレージ、オンチップ温度出力 |
| 圧力媒体は非腐食性ガスのみです | |
| RoHS準拠およびハロゲンフリー | |
| タイプ | 詳細 |
|---|---|
| RoHS | REACHとRHOS |
| ECCN | |
| CNHTS | 9026201090 |
| USHTS | 9026204000 |
| タリック | 9026208000 |
| キャッチ | 9026200090 |
| BRHTS | 90262010 |
| INHTS | 90262000 |
| MXHTS | 9026.20.99 |
アプリケーション
ホームアプライアンス業界
医療・健康産業
家電産業
自動車エレクトロニクス産業
産業用モニターおよび制御産業
追加情報
| タイプ | 詳細 |
|---|---|
| 最小 | 1 |
| 複数 | 1 |
| 標準梱包 | 3000 |
| 販売単位 | ピース |
