I sensori di pressione a semiconduttore rappresentano una svolta nella moderna tecnologia di rilevamento, fornendo soluzioni ideali di rilevamento della pressione per dispositivi compatti attraverso le proprietà dei semiconduttori in silicio e la tecnologia di microfabbricazione MEMS.
1. Vantaggi principali dei sensori di pressione a semiconduttore
1.1 Implementazione del progetto di miniaturizzazione

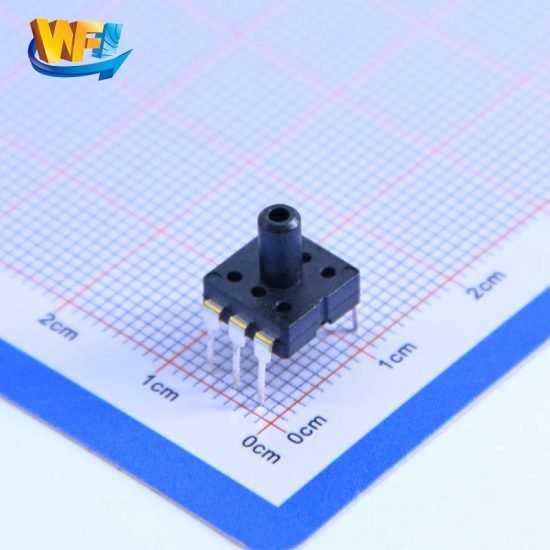

I sensori di pressione a semiconduttore raggiungono livelli di miniaturizzazione irraggiungibili dai tradizionali sensori meccanici attraverso la tecnologia MEMS che produce elementi sensibili alla pressione su wafer di silicio monocristallino. Il design del packaging DIP standard consente la saldatura diretta del PCB, occupando solo un decimo dello spazio dei tradizionali sensori di pressione.
1.2 Prestazioni di misurazione di precisione
La tecnologia degli estensimetri a semiconduttore garantisce capacità di misurazione precise con linearità che raggiunge una precisione a fondo scala di ±0,5%. I sensori utilizzano la modalità di pilotaggio a corrente costante con corrente di pilotaggio nominale di 1,5 mA, tensione di intervallo di uscita di 100±40 mV e tensione di offset controllata entro ±20 mV.
1.3 Copertura di diversi intervalli di pressione
La linea di prodotti dei sensori copre 10 diverse specifiche, dalla micropressione 4,9 kPa all'alta pressione 980,7 kPa, soddisfacendo vari requisiti applicativi. Ogni specifica è sottoposta a una calibrazione precisa che garantisce precisione e stabilità di misurazione ottimali all'interno dei rispettivi intervalli di pressione.
2. Principali caratteristiche tecniche e parametri prestazionali
2.1 Vantaggi dei materiali semiconduttori
Il materiale in silicio monocristallino fornisce eccellenti proprietà meccaniche ed elettriche con modulo elastico stabile e coefficiente di temperatura ridotto, offrendo materiale di base ideale per sensori di pressione. L’elevata linearità dell’effetto piezoresistivo del silicio consente una precisa conversione del segnale da pressione a elettrico.
2.2 Progettazione del ponte e adattamento del circuito
Il design standard della resistenza del ponte da 5 kΩ si adatta perfettamente ai moderni sistemi elettronici, fornendo al contempo una versione a bassa resistenza da 3,3 kΩ appositamente adattata per i circuiti di azionamento da 5 V. Questa configurazione di resistenza flessibile consente ai sensori di adattarsi a diversi requisiti di tensione di alimentazione e circuito di condizionamento del segnale.
2.3 Tecnologia di compensazione della temperatura
I sensori integrano circuiti avanzati di compensazione della temperatura che mantengono le caratteristiche di temperatura della tensione di offset entro ±5,0% del fondo scala e le caratteristiche di temperatura di sensibilità entro ±2,5% del fondo scala nell'intervallo di temperature operative compreso tra 0°C e 50°C.
3. Processo di produzione e controllo di qualità
3.1 Tecnologia di microfabbricazione MEMS
Semiconductor pressure sensors employ standard MEMS microfabrication processes including photolithography, etching, and diffusion. Silicon wafer surfaces form pressure-sensitive diaphragms and strain gauges through precise microfabrication with diaphragm thickness controlled at micrometer level.
3.2 Tecnologia di confezionamento e affidabilità
I sensori utilizzano la tecnologia di confezionamento ermetico che previene efficacemente gli effetti dell'ambiente esterno sui componenti sensibili interni. L'imballaggio DIP standard fornisce un'eccellente protezione meccanica e connessione elettrica pur mantenendo i vantaggi della miniaturizzazione.
3.3 Test di qualità e calibrazione
Ogni sensore viene sottoposto a rigorosi test di qualità prima della spedizione, inclusi test di isteresi di pressione, test di linearità e test delle caratteristiche di temperatura. La tecnologia di calibrazione multipunto garantisce la coerenza della precisione nell'intero intervallo di pressione.
4. Campi di applicazione e casi pratici
4.1 Applicazioni di automazione industriale
Nell'automazione industriale, i sensori di pressione a semiconduttore trovano ampia applicazione nei sistemi pneumatici, idraulici e nel controllo di processo. Il loro design miniaturizzato consente l'installazione all'interno di apparecchiature con spazi limitati per il monitoraggio della pressione in tempo reale.
4.2 Integrazione dei dispositivi medici
I dispositivi medici richiedono ai sensori precisione, stabilità e miniaturizzazione estremamente elevate. I sensori di pressione a semiconduttore svolgono un ruolo cruciale nei misuratori di pressione sanguigna, nei ventilatori e nei generatori di ossigeno, fornendo un supporto tecnico affidabile per la diagnosi medica.
4.3 Prodotti di elettronica di consumo
Con la proliferazione dell’IoT e dei dispositivi indossabili, l’elettronica di consumo richiede sempre più sensori di pressione miniaturizzati. I sensori di pressione a semiconduttore forniscono funzionalità di rilevamento preciso della pressione per smartwatch, fitness tracker e dispositivi domestici intelligenti.
5. Tendenze e prospettive dello sviluppo tecnologico
5.1 Miglioramento del livello di integrazione
Future semiconductor pressure sensors will develop toward higher integration levels with signal conditioning circuits and digital processing units integrated onto single chips, further reducing system size.
5.2 Smart Function Enhancement
Next-generation pressure sensors will integrate more intelligent functions including self-diagnosis, self-calibration, and data fusion capabilities. Machine learning algorithm introduction will enable predictive maintenance capabilities.
5.3 New Material Application Expansion
Beyond traditional silicon materials, new semiconductor materials like silicon carbide and gallium nitride will further enhance sensor performance boundaries with better high-temperature characteristics and chemical stability.
Conclusione
I sensori di pressione a semiconduttore di precisione raggiungono con successo la perfetta combinazione di miniaturizzazione e alta precisione attraverso la tecnologia MEMS avanzata e i processi di produzione dei semiconduttori in silicio. L'ampia copertura dell'intervallo di pressione, le eccellenti caratteristiche lineari, le caratteristiche di temperatura stabili e il design compatto del packaging forniscono un forte supporto tecnico per lo sviluppo della miniaturizzazione dei moderni dispositivi elettronici.
