Tryckmätning är grundläggande för otaliga industriella tillämpningar, från tillverkningsprocesser till vetenskaplig forskning. Denna guide avmystifierar förhållandet mellan absolut tryck och vakuumtryck, vilket ger praktiska insikter för att välja och använda tryckmätningsinstrument på ett effektivt sätt. Vi kommer att utforska vad som händer när man mäter vakuumförhållanden och hur sensorer för absoluttryck fungerar i dessa miljöer.
Katalog
Introduktion till tryckmätning
Tryckmätning är viktigt i många industrier och applikationer. Från att säkerställa säkerheten i tryckkärl till att optimera processeffektiviteten kan korrekt tryckövervakning betyda skillnaden mellan smidig drift och katastrofala fel. Men för att effektivt använda tryckmätningar måste du först förstå de olika trycktyperna och hur de förhåller sig till varandra
Inom tryckinstrumentindustrin är förvirring mellan absolut, övertryck och vakuumtryck anmärkningsvärt vanligt. Denna förvirring leder ofta till felaktigt val av mätare, feltolkning av avläsningar och i slutändan processineffektivitet eller säkerhetsproblem.
Tryck definieras i grunden som kraft per ytenhet. Men hur vi mäter och refererar denna kraft skapar olika trycktyper. Den referenspunkt vi väljer är avgörande – det förändrar inte bara siffrorna vi ser, utan hur vi tolkar och använder dessa mätningar
Innan du dyker djupare in i det absoluta trycket i vakuumsystem är det viktigt att skapa en solid grund för de grundläggande trycktyperna och deras referenspunkter. Denna förståelse kommer att fungera som grunden för mer komplexa diskussioner i den här artikeln.
Vad är absolut tryck?
Absolut tryck avser tryck uppmätt i förhållande till absolut nolltryck – ett perfekt vakuum där inga molekyler finns för att utöva något tryck. Detta koncept är grundläggande för att förstå alla tryckmätningar eftersom det ger en oföränderlig referenspunkt
Vid havsnivån är standardatmosfärstrycket ungefär 14,7 psi (pund per kvadrattum) eller 101,325 kPa (kilopascal) i absoluta tal. Det betyder att även när en standardtryckmätare läser “noll,” vi upplever faktiskt ungefär 14,7 psi tryck från atmosfären runt omkring oss
Det viktigaste kännetecknet för absolut tryck är att det aldrig kan vara negativt. Eftersom det refereras till perfekt vakuum (som är noll), måste alla absoluta tryckavläsningar vara positiva. Även i det djupaste vakuum vi kan skapa med modern teknik, finns det fortfarande några molekyler som utövar ett litet tryck.
Absolut tryck (Pabs) kan matematiskt uttryckas som:
Pabs = Pgauge + Patmospheric
Där:
Pgauge är tryckavläsningen på en standardmätare
Patmosfäriskt är det lokala atmosfärstrycket (ungefär 14,7 psi vid havsnivån)
Det är värt att notera att atmosfärstrycket varierar med höjd och väderförhållanden. På högre höjder minskar atmosfärstrycket avsevärt. Vädersystem kan också orsaka att barometertrycket fluktuerar, vilket kan påverka absoluta tryckavläsningar om det inte tas med i beräkningen
Förstå vakuumtryck
Vakuumtrycket representerar ett tryck som är lägre än det omgivande atmosfärstrycket. Rent praktiskt är det ett undertryck, som indikerar sug eller “dragande” effekt vi förknippar med dammsugare
When discussing vacuum pressure, it’s important to recognize that we’re still using atmospheric pressure as our reference point. A perfect vacuum would register as -14.7 psi on a gauge pressure scale at sea level (or whatever the local atmospheric pressure happens to be)
Vacuum pressure is typically measured in different units than positive pressure, adding another layer of potential confusion. Common vacuum units include:
Inches of mercury (inHg)
Torr (1 Torr = 1 mmHg)
Microns (1 micron = 0.001 Torr)
Percentage of vacuum
The relationship between vacuum pressure and absolute pressure is straightforward but often misunderstood. A complete vacuum (though practically unachievable) would register as:
0 psia (absolute pressure)
-14.7 psig (gauge pressure at sea level)
30 inHg vakuum (tum kvicksilver)
I industriella tillämpningar används vakuumtryck vanligtvis i processer som destillation, filtrering, frystorkning och förpackning. Varje applikation har specifika vakuumkrav, vilket gör korrekt mätning avgörande.
Förhållandet mellan absolut och vakuumtryck
Förhållandet mellan absolut tryck och vakuumtryck är grundläggande för att förstå tryckmätningssystem. Som nämnts tidigare är de väsentligen olika sätt att beskriva samma fysiska verklighet, bara med olika referenspunkter
Låt oss förtydliga detta förhållande med några exempel:
Ett perfekt vakuum (teoretiskt):
Absolut tryck: 0 psia
Vakuumtryck: 30 inHg (vid havsnivån)
Atmosfärstryck vid havsnivån:
Absolut tryck: 14,7 psia
Vakuumtryck: 0 inHg
50 % vakuum vid havsnivå:
Absolut tryck: cirka 7,35 psia
Vakuumtryck: 15 inHg
Det matematiska sambandet kan uttryckas som:
Pabsolut = Patmosfärisk – Tömma
Där Pvacuum uttrycks i samma enheter som Patmospheric
Det är viktigt att notera att även om vi ofta talar om “vakuumtryck,” denna term kan vara missvisande eftersom vakuum faktiskt representerar frånvaron av tryck. Mer exakt, vad vi kallar vakuumtryck är tryckskillnaden mellan systemet och den omgivande atmosfären.
When validating containment systems in pharmaceutical clean rooms, understanding that what we’re measuring is really a pressure differential rather than an absolute vacuum helps technicians properly set up monitoring equipment and interpret results correctly.

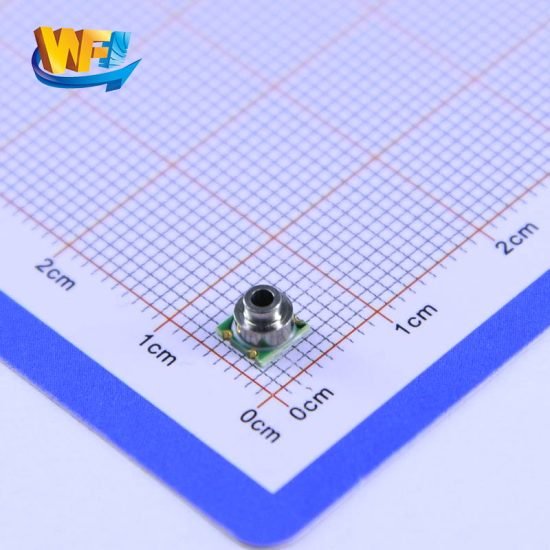

How Does an Absolute Pressure Sensor Work?
Absolute pressure sensors are specialized instruments designed to measure pressure relative to perfect vacuum. Unlike gauge pressure sensors that use atmospheric pressure as a reference, absolute pressure sensors use a sealed reference chamber containing either a high vacuum or a known reference pressure
The basic working principle of an absolute pressure sensor involves:
A sensing element (diaphragm, bellows, or Bourdon tube) that deforms under pressure
A sealed reference chamber evacuated to near-perfect vacuum
A mechanism to convert the mechanical deformation into an electrical signal
Electronic components for signal processing and output generation
Modern absolute pressure sensors typically use one of several technologies:
Piezoresistive sensors: These contain a silicon diaphragm with embedded resistors that change resistance when the diaphragm deforms under pressure. They’re common in industrial applications due to their robustness and accuracy.
Capacitive sensors: These measure pressure by detecting changes in capacitance between a flexible diaphragm and a fixed plate as pressure changes. They excel in low-pressure applications requiring high sensitivity.
Resonanssensorer: Dessa mäter tryck genom att detektera förändringar i resonansfrekvensen för ett vibrerande element när trycket ändras. De erbjuder utmärkt stabilitet och noggrannhet men till en högre kostnad.
Optiska sensorer: Dessa använder ljusinteraktion med ett tryckkänsligt element för att bestämma trycket. De är idealiska för miljöer med elektromagnetiska störningar.
Specifikt för vakuummätning kan specialiserade vakuummätare som termoelementmätare, joniseringsmätare eller Pirani-mätare användas för mycket låga tryck där standardsensorer för absolut tryck kan sakna upplösning.
Vid övervakning av vakuumkammare för ångavsättning i halvledartillverkning ger joniseringsmätare den precision som behövs vid extremt låga tryck (under 10^-3 Torr), medan kapacitiva sensorer fungerar bättre för de högre tryckstegen i processen.
Tillämpningar av absoluttrycksmätning
Absolut tryckmätning spelar en avgörande roll inom många industrier och applikationer. Att förstå när och varför absolut tryckmätning är nödvändig kan hjälpa dig att fatta bättre beslut i ditt specifika sammanhang
Här är några nyckelapplikationer där absolut tryckmätning är särskilt viktig:
Väderprognos och höjdmätning
Barometertryck, mätt som ett absolut tryck, är grundläggande för väderförutsägelser. Meteorologer spårar dessa tryckförändringar för att förutsäga vädermönster och stormar. På liknande sätt använder höjdmätare i flygplan absoluta tryckmätningar för att bestämma höjd baserat på förhållandet mellan tryck och höjd.
Vakuumbearbetning och förpackning
Branscher som livsmedelsförpackningar, läkemedelsproduktion och halvledartillverkning är starkt beroende av vakuumprocesser. Absoluttryckssensorer säkerställer att exakta vakuumnivåer upprätthålls för produktkvalitet och processeffektivitet1.
Till exempel i livsmedelsförpackningar är det viktigt att hålla den korrekta vakuumnivån för att förlänga hållbarheten. För lite vakuum kan göra att det förstörs, medan överdrivet vakuum kan skada ömtåliga produkter.
VVS-system och kyla
Värme-, ventilations-, luftkonditionerings- och kylsystem använder absoluta tryckmätningar för att övervaka köldmedietryck, optimera kompressordrift och säkerställa systemeffektivitet. Förhållandet mellan tryck och temperatur i köldmedier gör absolut tryckövervakning kritisk för dessa system.
Laboratorieforskning
Vetenskaplig forskning kräver ofta exakt kontroll och mätning av tryckförhållanden. Från kemisk ångdeponering till vakuumdestillation ger absoluta tryckmätningar forskarna de data som behövs för reproducerbara experiment och korrekta resultat.
Flyg och rymd
Beyond altimetry, aerospace applications require absolute pressure measurements for engine performance monitoring, cabin pressurization systems, and testing components under various pressure conditions. The extreme operating environments in aerospace make reliable absolute pressure measurement essential for safety and performance.
In critical medical breathing apparatus, absolute pressure sensors ensure consistent therapy delivery whether the device is used at sea level or in high-altitude locations, as the measurements remain consistent regardless of ambient atmospheric conditions.
Choosing the Right Pressure Gauge for Your Needs
Att välja rätt tryckmätare eller sensor är avgörande för noggranna mätningar och optimal processkontroll. Valet mellan absoluta, gauge eller sammansatta tryckinstrument beror på dina specifika applikationskrav.
När ska man använda absoluttrycksmätare
Överväg att använda instrument med absolut tryck när:
Du behöver mätningar oberoende av atmosfäriska tryckfluktuationer
Din ansökan involverar vakuumprocesser där referens till perfekt vakuum är viktigt
Du arbetar med slutna system där atmosfärisk referens inte är tillgänglig
Dina mätningar måste vara jämförbara över olika höjder eller väderförhållanden.
När ska man använda vakuummätare
Vakuummätare är mest lämpliga när:
Du är i första hand oroad över nivån av vakuum i förhållande till atmosfären
Din process fungerar helt under atmosfärstryck
Du måste visualisera vakuumnivån i välbekanta enheter som tum kvicksilver
Du felsöker vakuumsystem eller upptäcker läckor
Vanliga tillämpningar inkluderar VVS-service, vakuumpumpsystem, vakuumförpackning och filtreringsprocesser.
Praktiska urvalsöverväganden
Utöver typen av tryckmätning, överväg dessa faktorer när du väljer tryckinstrument:
Noggrannhetskrav: Hur exakta måste dina mätningar vara?
Tryckområde: Vilka är de lägsta och högsta trycken du behöver mäta?
Miljöförhållanden: Temperatur, luftfuktighet, vibrationer och korrosiva element
Utgångskrav: Behöver du lokal display, elutgång eller båda?
Safety requirements: Overpressure protection, intrinsically safe design for hazardous areas
Budget constraints: Balance performance needs with cost considerations.
In fermentation process optimization at breweries, using absolute pressure sensors instead of standard gauge pressure sensors can eliminate variations caused by barometric pressure changes, resulting in improved batch consistency.
Slutsats
Understanding the relationship between absolute pressure and vacuum pressure is essential for proper measurement, interpretation, and application in industrial processes. To summarize the key points:
Absolute pressure is measured relative to perfect vacuum (zero pressure) and can never be negative
Vacuum pressure is measured relative to atmospheric pressure and represents pressure below atmospheric
Det absoluta trycket i ett vakuumsystem är lika med atmosfärstrycket minus vakuumtrycket
Olika applikationer kräver olika typer av tryckmätningar – absolut, mätare, vakuum eller sammansatt
Att välja rätt tryckinstrument beror på dina specifika applikationsbehov och miljöförhållanden.
Oavsett om du designar vakuumsystem, felsöker tryckrelaterade problem eller optimerar industriella processer, kommer en tydlig förståelse av dessa tryckkoncept att förbättra ditt beslutsfattande och ditt resultat.
Kom ihåg att även om modern tryckinstrumentering är mycket sofistikerad, förblir de grundläggande koncepten enkla – det handlar om att välja rätt referenspunkt för dina mätningar och förstå hur olika trycktyper relaterar till varandra.
När tekniken går framåt ser vi spännande utvecklingar inom tryckmätningsteknik, inklusive trådlös anslutning, integrerad temperaturkompensation och smart diagnostik. Dessa innovationer gör tryckmätningen mer exakt, bekväm och integrerad med bredare processtyrningssystem än någonsin tidigare.
Ovanstående introduktion repar bara ytan på tillämpningarna av trycksensorteknologi. Vi kommer att fortsätta att utforska de olika typerna av sensorelement som används i olika produkter, hur de fungerar och deras fördelar och nackdelar. Om du vill ha mer information om vad som diskuteras här kan du kolla in det relaterade innehållet längre fram i den här guiden. Om du är tidspressad kan du också klicka här för att ladda ner detaljerna i denna guide Lufttryckssensor Produkt PDF -data.
För mer information om andra sensorteknologier, vänligen Besök vår Sensors -sida.
