As estações meteorológicas agrícolas dependem de dados de pressão precisos, mas os sensores barométricos enfrentam frequentemente condições exteriores adversas (chuva, poeira, geada, agroquímicos). Sensores de pressão digitais integrados à prova d'água podem melhorar a confiabilidade do sistema em tais ambientes. Escrito da perspectiva do cliente, este artigo aborda as principais considerações ao substituir sensores mais antigos: requisitos ambientais, benefícios da interface digital, práticas de instalação e testes de pré-produção. As informações são baseadas em fontes públicas (por exemplo, Wikipedia) e na experiência do setor, para ajudar engenheiros e tomadores de decisão a fazerem escolhas informadas.
1. Requisitos Especiais para Sensores de Pressão em Monitoramento Meteorológico Agrícola
As estações meteorológicas agrícolas operam em ambientes externos adversos. Os sensores estão expostos à luz solar, chuva, umidade, poeira, agroquímicos e grandes variações de temperatura. Embalagem robusta e materiais resistentes à corrosão (por exemplo, caixa de aço inoxidável e vedações com classificação IP67) são obrigatórios para evitar a entrada de água ou detritos que podem causar desvios ou falhas
O sensor deve fornecer leituras precisas de pressão atmosférica na faixa relevante. A pressão típica ao nível do mar é de cerca de 300–1100 hPa. O Serviço Meteorológico Nacional dos EUA especifica barômetros padrão cobrindo cerca de 16,9–31,5 polegadas de mercúrio (≈570–1070 hPa) com resoluções de até 0,003 polegadas (≈0,1 hPa). Os sensores para uso agrícola devem, portanto, oferecer alta precisão e estabilidade nessa faixa, incluindo compensação integrada para variações de temperatura e umidade.
2. Vantagens técnicas dos sensores digitais de pressão integrados
Sensores de pressão digitais integrados convertem o sinal de pressão diretamente em uma saída digital. Eles incluem ADCs sigma-delta de 24 bits integrados e compensação de temperatura, fornecendo medições de alta precisão sem componentes externos. Esses sensores se comunicam por meio de interfaces padrão I²C ou SPI, o que simplifica a integração e reduz o ruído do sinal. Ao eliminar a necessidade de conversão A/D externa, eles tornam o design do sistema mais limpo e robusto.
As principais vantagens incluem:
Alta precisão e integração: ADCs de 24 bits no chip e compensação interna produzem resolução e precisão muito altas, simplificando a calibração.
A interface digital simplifica a integração: Os barramentos I²C/SPI padrão facilitam a conexão do sensor a microcontroladores ou sistemas de aquisição de dados, simplificando o projeto do sistema.
Baixo consumo de energia e manutenção: Os sensores digitais geralmente suportam modos de suspensão e apresentam menor consumo geral de energia. Eles também podem ser atualizados com ajustes de software em vez de substituição de hardware

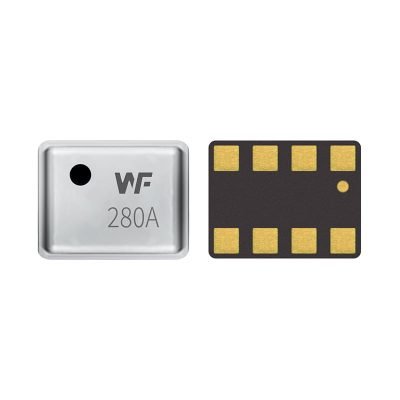

Além das vantagens do sensor WF5805C, o sensor WF280A também oferece seus próprios pontos fortes técnicos distintos. O WF280A vem em um pacote de metal LGA ultracompacto de 8 pinos (aproximadamente 2,0 × 2,5 × 1,0 mm), tornando-o ideal para dispositivos de monitoramento meteorológico com espaço limitado. Ele integra um elemento sensor piezoresistivo de silício MEMS com um ΔΣ ADC de alta resolução de 24 bits, permitindo saída de pressão digital de alta precisão (precisão relativa típica em torno de ±0,12hPa) para atender aos rigorosos requisitos de medições de pressão e altitude.
O sensor suporta uma interface digital I²C padrão, simplificando a comunicação com o MCU host e agilizando a aquisição de dados. Um design de consumo de energia ultrabaixo é outro destaque do WF280A: com uma taxa de amostragem de 1 Hz, a corrente operacional típica é de apenas cerca de 5,4 μA, tornando-o adequado para sistemas de monitoramento externo alimentados por energia solar ou por bateria. Além disso, o WF280A pode operar de forma confiável em uma ampla faixa de temperatura de –40°C a +85°C e apresenta um design de embalagem selada que evita efetivamente a entrada de umidade e poeira. Essas características permitem que o WF280A mantenha um desempenho confiável em ambientes externos adversos, fornecendo uma solução de medição de pressão de alta precisão e baixo consumo de energia para monitoramento meteorológico agrícola.
3. Considerações sobre instalação e soldagem para sensores de pressão
A montagem adequada é crítica para o desempenho do sensor. Os pontos principais incluem:
Pasta de solda e estêncil: Use pasta de solda não limpa para evitar a necessidade de limpeza. Aplique a quantidade correta de pasta (recomenda-se espessura de 3,5 a 6 mil) para evitar que a solda flua para a porta do sensor.
Técnica de colocação: Se o sensor tiver uma porta de pressão na parte superior, use equipamento pick-and-place padrão e evite tocar na porta com um bocal de vácuo. Não solde o sensor manualmente para evitar superaquecimento ou estresse mecânico.
Proteção portuária: Após a soldagem, inspecione a porta para ver se há algum bloqueio por fluxo ou detritos. Se for aplicado um revestimento isolante, mascare a porta de pressão para mantê-la desobstruída, de modo que o sensor responda apenas à pressão ambiental.
4. Processo de teste e medição antes da produção em massa
Antes da produção total, os sensores devem passar por testes rigorosos para garantir a qualidade. Etapas importantes incluem:
Calibração de pressão: Use uma fonte de pressão de precisão (testador de peso morto ou regulador) para aplicar pressões conhecidas em vários pontos (por exemplo, 0%, 50%, 100% da escala completa). Meça a saída e ajuste os coeficientes de calibração para deslocamento e escala.
Ciclagem de temperatura: Teste os sensores em uma câmara ambiental em toda a faixa operacional (por exemplo, -20°C a +60°C) para avaliar os efeitos da temperatura na saída e verificar a compensação interna.
Consistência do lote: Execute testes estatísticos em lotes de sensores, comparando deslocamento de zero, sensibilidade, não linearidade, etc., para garantir que os dispositivos atendam às especificações de maneira uniforme. Descarte quaisquer unidades que estejam fora da tolerância.
Estabilidade a longo prazo (deriva): Realize testes de envelhecimento (como manter os sensores em pressão quase total por um período prolongado) e compare as leituras antes/depois para quantificar o desvio.
- Testes de interface e EMI/ESD: Verifique se a comunicação digital (I²C/SPI) funciona corretamente e verifique a imunidade EMI/ESD, garantindo que o sensor funcione de maneira confiável no sistema alvo.
5. Garantir a estabilidade a longo prazo em aplicações agrícolas
Para manter a precisão ao longo dos anos de uso, concentre-se no design e na manutenção:
Materiais e vedação de alta qualidade: Use materiais resistentes à corrosão (como aço inoxidável ou caixa revestida) e vedações confiáveis para bloquear umidade, poeira e produtos químicos. O design robusto (classificação IP67) protege contra a degradação ambiental wfsensors.com.
Queima e envelhecimento da produção: Realize testes de envelhecimento acelerado durante a produção (por exemplo, mantenha os sensores em alta pressão por um período prolongado) para medir e compensar desvios de longo prazo.
Compensação de temperatura: Confie na compensação de temperatura interna e nos algoritmos de linearização para minimizar o impacto das mudanças na temperatura ambiente. A compensação adicional em nível de software pode corrigir ainda mais qualquer desvio residual.
Recalibração periódica: Implemente um cronograma de manutenção para recalibrar os sensores e verificar o deslocamento/sensibilidade de zero ao longo do tempo, garantindo que quaisquer mudanças graduais sejam corrigidas.
Redundância e monitoramento: Para aplicações críticas, considere sensores redundantes ou análise de tendências. Monitore as leituras de pressão em busca de alterações inesperadas para que os sensores possam passar por manutenção ou serem substituídos antes que ocorram falhas.
Conclusão
O monitoramento climático agrícola exige muito da confiabilidade e precisão do sensor de pressão. Ao substituir sensores mais antigos, os engenheiros devem concentrar-se nos requisitos práticos: protecção ambiental, compatibilidade de interfaces e especificações de desempenho. O uso de sensores MEMS digitais modernos com embalagens à prova d'água e resistentes à corrosão pode simplificar a integração do sistema e melhorar a estabilidade. Juntamente com práticas de instalação robustas e testes completos, esta abordagem garante uma operação confiável a longo prazo. A estratégia correta de seleção e manutenção manterá os equipamentos de monitoramento agrícola fornecendo dados de pressão precisos para apoiar a tomada de decisões.
